纳米CaCO3改性氟树脂涂料的制备(4)

2011-09-03 氟树脂 中国氟塑料网
人参与讨论 评论

　　

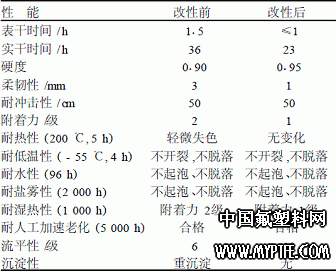

表6改性前后氟涂料的性能比较

　　3.结语

　　(1)纳米CaCO3表面活化(偶联)处理较重要,偶联剂KH-570适合于氟树脂涂料,用量为纳米CaCO3的2.0%效果最佳。(2)经纳米CaCO3改性氟树脂涂料的干燥时间、柔韧性及流平性均得以改善。(3)经白炭黑改性氟树脂涂料的贮存稳定性改善。(4)活性纳米CaCO3用量为2.0%及白炭黑用量为0.5%时,改性后氟涂料的表干时间<1h,实干时间为23h,柔韧性达到1级,流平性达10级,贮存稳定性达1年。
